Tegenwoordig draait alles om elektriciteit, van de apparaten waarmee we werken tot de plekken waar we ons vermaken. Alles lijkt stroom nodig te hebben en verbonden te zijn met het stopcontact.
We gebruiken elektriciteit continu, waardoor het vanzelfsprekend voelt dat die gewoon uit de muur komt. Toch staan we zelden stil bij de technologie die dit mogelijk maakt: de transformator, een essentieel onderdeel dat elektriciteit van de centrale naar je huis brengt.
Zonder transformatoren zouden we geen elektrische apparaten hebben zoals we die nu kennen. Juist daarom is het interessant om te begrijpen hoe deze ogenschijnlijk simpele apparaten werken.
Dit artikel maakt deel uit van onze reeks over magnetisme en elektromagnetisme, de basis van de transformator. Laten we dus kijken naar de werking van dit belangrijke, maar vaak onderschatte apparaat.
Wat is een transformator?
Dan nu de belangrijkste vraag: wat is een transformator eigenlijk?
Simpel gezegd is een elektrische transformator een apparaat dat elektrische energie overdraagt van het ene circuit naar het andere. Het bijzondere, en voor de industrie ook cruciale, is dat dit gebeurt zonder dat er een metalen verbinding nodig is tussen die twee circuits.
Dat is het. Dat is alles wat het apparaat doet. Toch zijn de mogelijkheden die deze kleine apparaten bieden enorm groot, zoals je hieronder uitgebreider zult zien. Want binnen elektriciteitsnetten en elektrische schakelingen zijn verbindingen tussen verschillende circuits van essentieel belang.
En dat geldt helemaal wanneer we het hebben over circuits die verschillende spanningen nodig hebben. Dat is het tweede grote ding dat transformatoren doen: ze maken de overdracht van energie mogelijk van een circuit met hoge spanning naar een circuit met lage of middenspanning. En juist dat is ontzettend belangrijk, zoals je zo zult zien.
Vrijwel alle elektriciteit die je thuis gebruikt, is onderweg minstens één keer door een transformator gegaan. Zonder transformatoren zou stroomtransport over grote afstanden veel minder efficiënt en veel minder veilig zijn.
Distributie en overdracht van stroom
Laten we eerst kijken naar de rol van transformatoren in de stroomdistributie.
Vrijwel alle elektrische energie ter wereld gaat op minstens één moment in haar levenscyclus door een transformator. De kans is zelfs groot dat dit meerdere keren gebeurt. Slechts een heel klein deel van de elektrische energie wordt opgewekt door lokale generatoren en hoeft dus niet te worden overgedragen.
Transformatoren spelen dus een rol bij alle elektriciteit die een normaal huis binnenkomt.

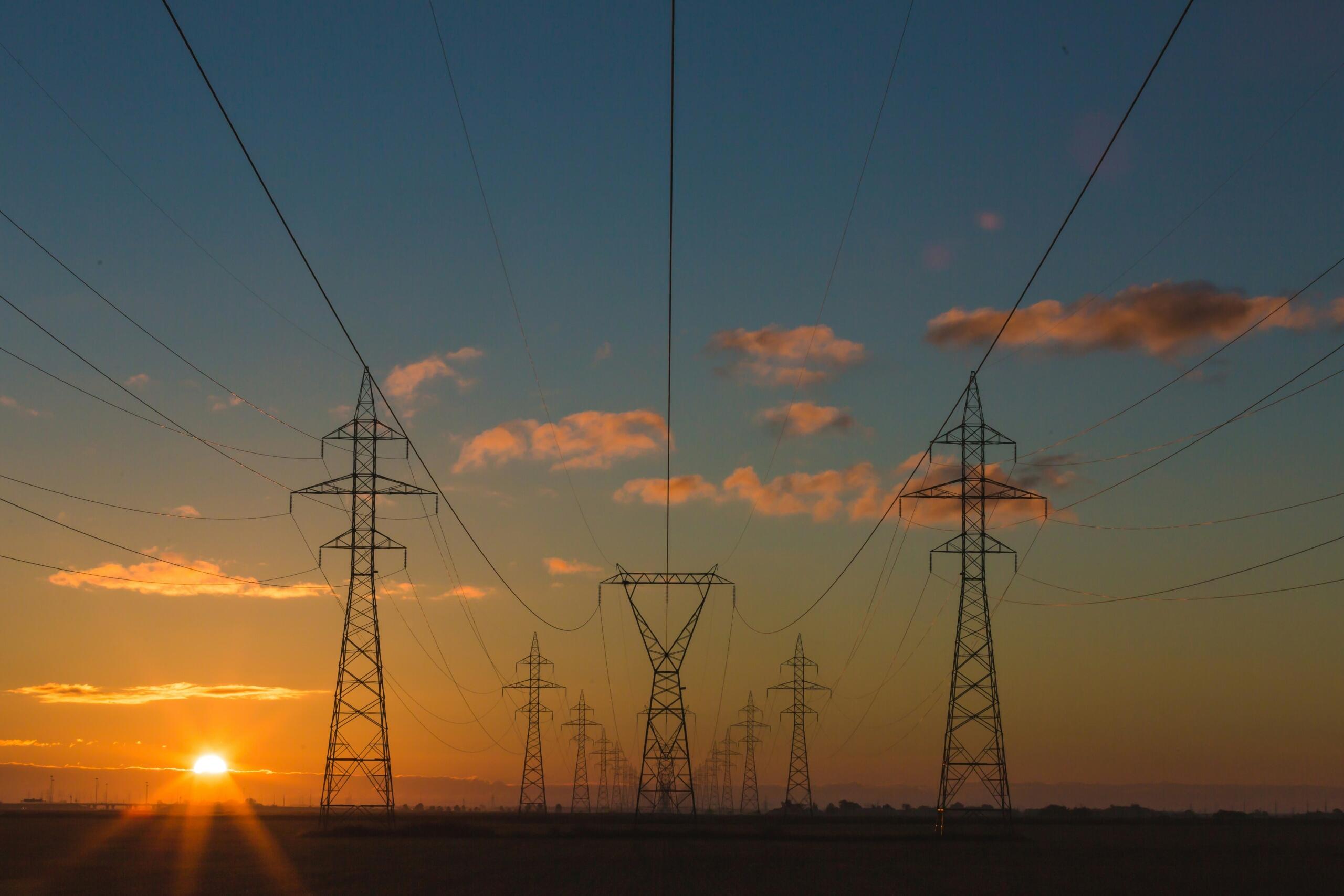

Elektriciteitsdistributie gebeurt op enorme schaal, over landen heen en soms zelfs over hele continenten. Omdat de elektrische stroom zo’n lange weg moet afleggen van producent naar gebruiker, worden transformatoren vaak gebruikt om het circuit op te splitsen in kleinere delen. Dat zorgt voor meer stabiliteit in de lijn en maakt het makkelijker om problemen te isoleren.
Step-up- en step-downtransformatoren
Het meest voorkomende gebruik van transformatoren zit in hun rol als step-up- of step-downtransformator. Zij vormen de basis van het hele elektriciteitsnet en maken het mogelijk dat elektrische energie uiteindelijk jouw huis bereikt.
Spanning versus stroomsterkte

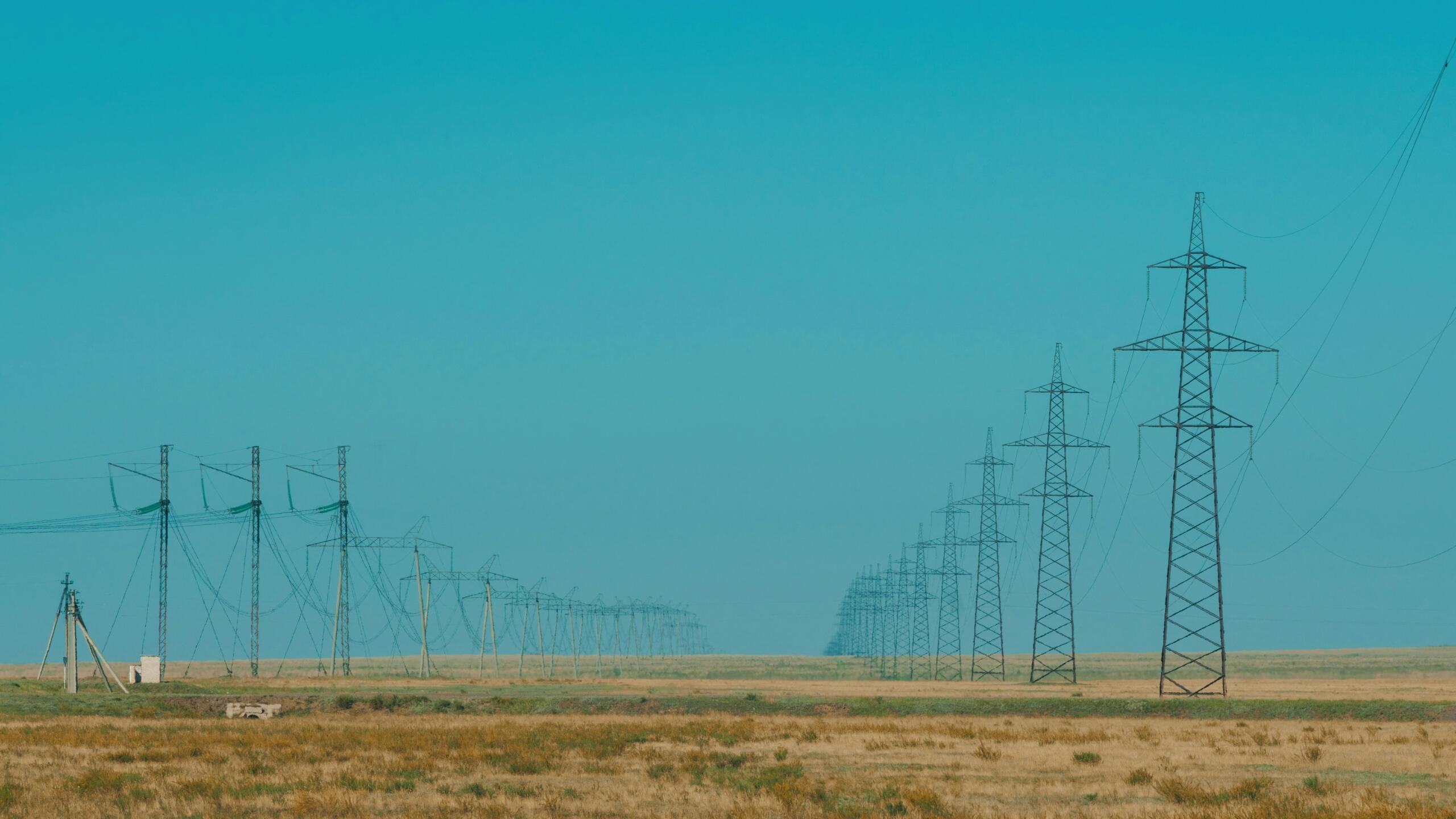

Dat komt doordat het elektriciteitsnet werkt met het transporteren van elektrische stromen met extreem hoge spanningen.
Netwerken zoals het landelijke elektriciteitsnet kunnen namelijk niet echt efficiënt werken met hoge stroomsterktes. Over het algemeen geldt: hoe hoger de stroom, hoe minder efficiënt de overdracht. Bij hogere stroomsterktes ontstaat meer warmte en gaat er meer energie verloren doordat die via de draad vrijkomt.
Stroomsterkte is de snelheid waarmee elektrische lading stroomt. Dus hoe hoger de stroom, hoe sneller de elektriciteit door de draad gaat. En dat lijkt misschien handig, maar bij transport over grote afstanden gaat er dan veel elektrische energie verloren.
Spanning daarentegen, of EMF zoals het soms wordt genoemd, elektromotorische kracht, is het potentiaalverschil tussen twee punten in een draad. Dit is als het ware de elektrische druk die ervoor zorgt dat de stroom kan lopen. Anders gezegd: het is de hoeveelheid energie die nodig is om stroom door een draad te laten bewegen.
Een transformator werkt alleen met wisselstroom en niet met gelijkstroom. Dat komt doordat er een veranderend magnetisch veld nodig is om in de tweede spoel opnieuw spanning op te wekken.
Spanningen transformeren
Elektriciteitsnetten gebruiken dus extreem hoge spanningen in plaats van hoge stroomsterktes. Maar daar zit natuurlijk een duidelijk probleem aan. Hoewel elektriciteit met hoge spanning veel makkelijker en efficiënter te transporteren is, is het veel gevaarlijker om daadwerkelijk te gebruiken. Het zou niet bepaald slim zijn om enorme spanningen in al onze stopcontacten te hebben.

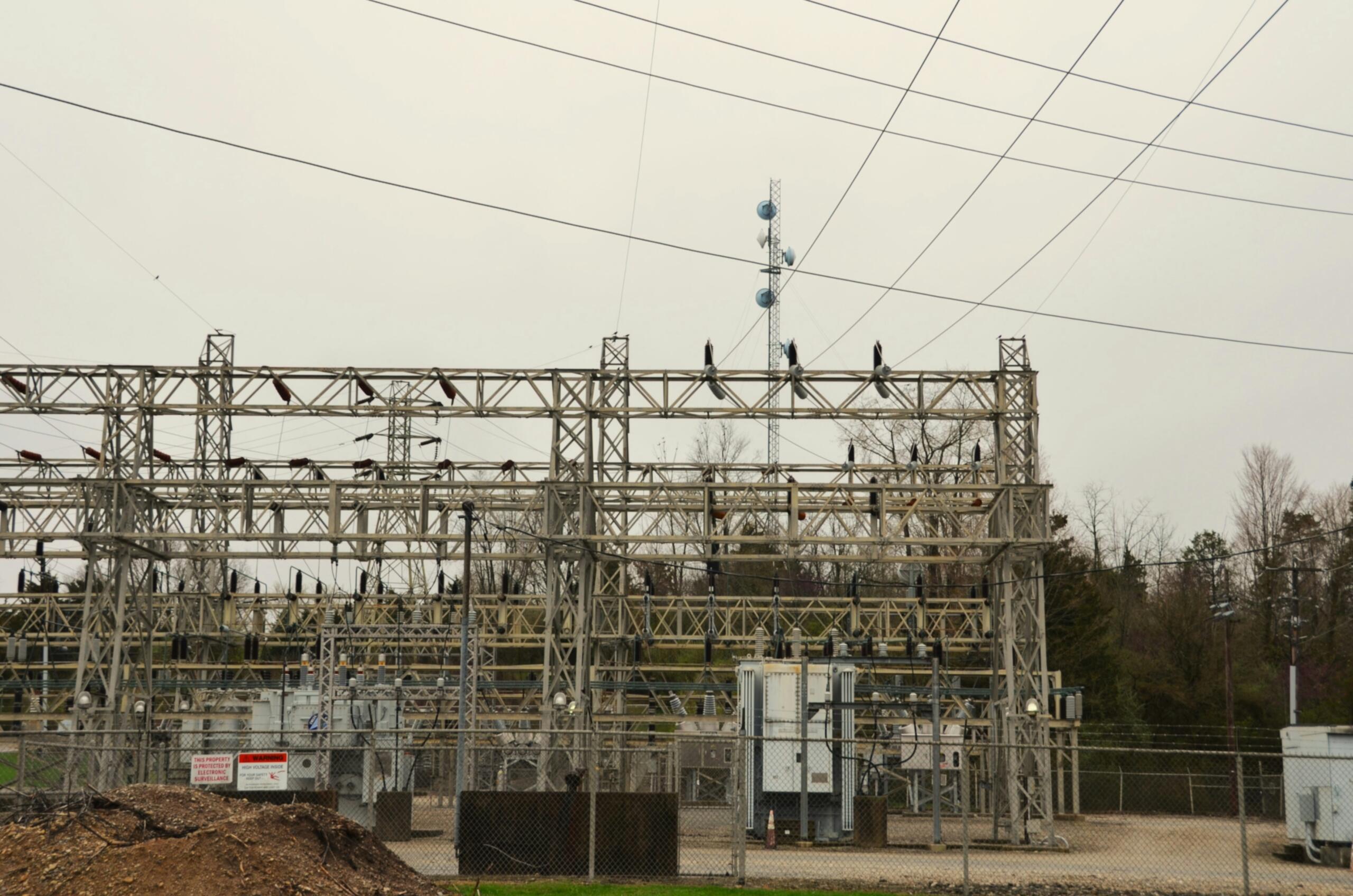

Daarom gebruikt het net transformatoren om de spanning van de elektriciteit eerst op te voeren voordat die getransporteerd wordt, en daarna weer te verlagen. Voordat de stroom lokaal verdeeld kan worden en voordat die onze huizen bereikt, moeten de spanningen sterk worden teruggebracht, want de spanningen in de hoofdleidingen zijn duizenden keren hoger dan wat je laptop of waterkoker aankan.
Dit gebeurt met al onze elektrische energie. Zo krijg je antwoord op de vraag wat is de functie van een transformator en hoe belangrijk die apparaten zijn voor ons leven.
Type transformator
- Step-uptransformator
- Step-downtransformator
Wat gebeurt er?
- Verhoogt de spanning
- Verlaagt de spanning
Waarvoor gebruikt?
- Voor efficiënt transport over grote afstanden
- Voor veilig gebruik in huizen en apparaten
Hoe werkt een transformator?
Nu weet je wat een transformator doet. Maar hoe werkt een transformator precies? Dat is de vraag die we nu moeten beantwoorden. En je zult merken dat het antwoord volledig samenhangt met de kracht die elektromagnetisme heet.
Als je je begrip van deze fundamentele principes verder wilt verdiepen, kun je overwegen om contact op te nemen met een docent natuurkunde en wiskunde die je persoonlijk kan begeleiden.
Elektromagnetisme is het raakvlak, of de combinatie, van elektrische stroom en magnetisme. Die twee zijn twee kanten van dezelfde medaille. Transformatoren werken door precies van die relatie gebruik te maken.

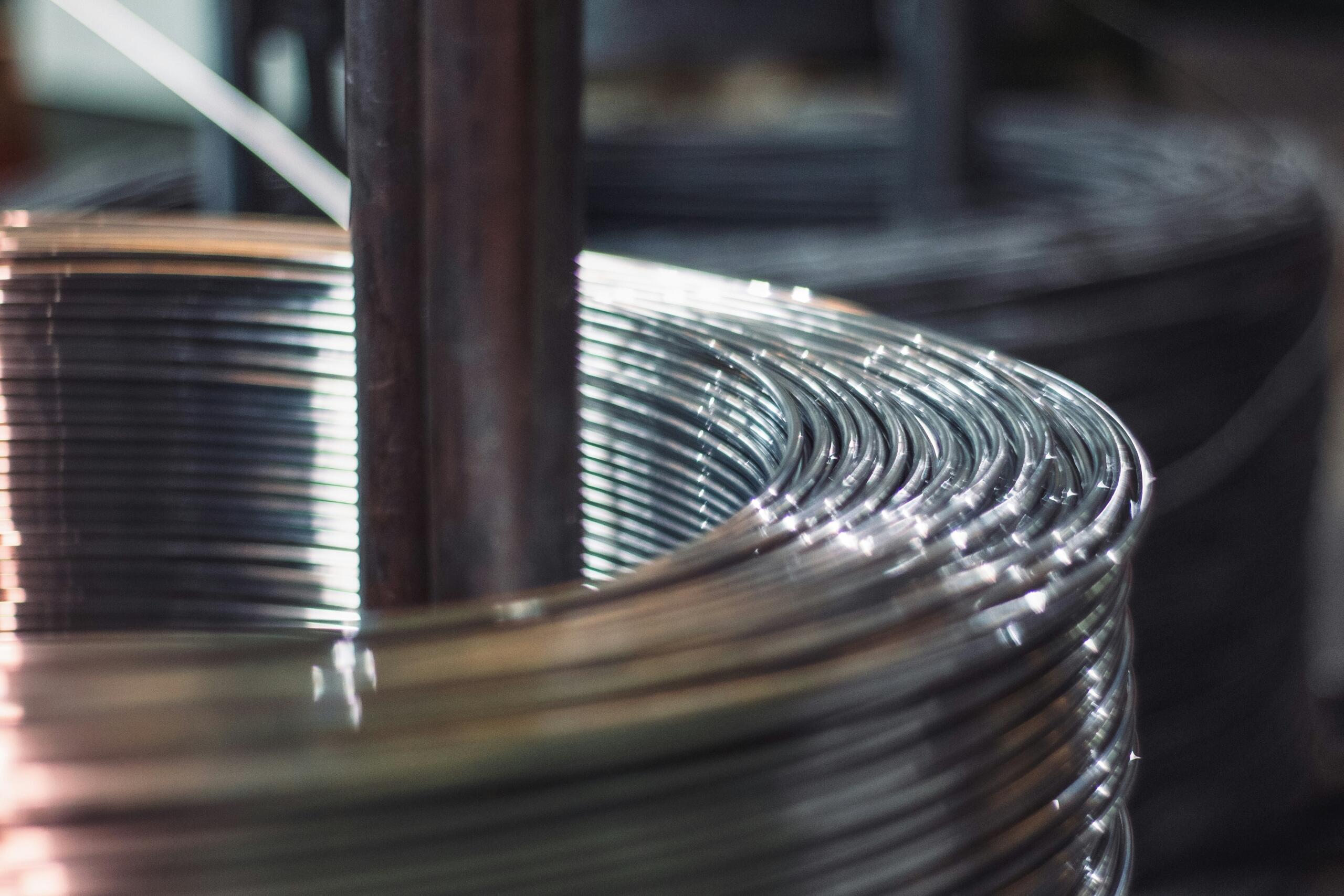

Transformatoren zijn eigenlijk vrij eenvoudige apparaten. In hun eenvoudigste vorm bestaan ze uit twee draadspoelen rond een ferromagnetische kern. Stel je een ijzeren ring voor, met aan weerszijden daarvan windingen van koperdraad.
Door één spoel loopt een stroom, in wat we de primaire wikkeling noemen. Als gevolg van het magnetische veld van die elektrische lading zorgen veranderingen in de magnetische flux van de ijzeren kern ervoor dat de secundaire wikkeling aan de andere kant elektrisch geladen raakt. Heel eenvoudig gezegd is dit de basis van transformator werking: het proces dat we elektromagnetische inductie noemen.
Faradays wet, genoemd naar de man die elektromagnetische inductie ontdekte, waarover je hieronder meer leest, stelt dat je alleen maar het aantal windingen op de secundaire spoel hoeft te veranderen om de spanning te veranderen die in het tweede circuit verschijnt.
Faraday en magnetische flux
Het was Michael Faraday die de principes van elektromagnetische inductie ontdekte, principes die centraal staan in transformatoren werking.
Hij bouwde zelf een kleine transformator, precies zoals we die hierboven hebben beschreven. Hij sloot één kant aan op een batterij en de andere kant op een galvanometer, een apparaat dat elektrische lading meet. Daarbij merkte hij op dat er alleen elektrische lading aanwezig was in de secundaire draad op het moment dat hij de batterij aansloot en weer loskoppelde.
Dat was de kern van zijn ontdekking. Wanneer de elektrische stroom in de eerste draad stabiel bleef, werd er geen elektriciteit waargenomen in de tweede. Wat nodig was, was een verandering in de elektrische lading. Juist die verandering veroorzaakte de verandering in de magnetische flux in de ijzeren kern, waardoor de overdracht van elektriciteit mogelijk werd.
Wat zijn transformatoren 🔍
- 🌍 Transformatoren zijn essentieel voor het hele elektriciteitsnet
- ⚡ Een transformator draagt elektrische energie over van het ene circuit naar het andere
- 🧲 Dat gebeurt via elektromagnetische inductie
- 🔄 Een transformator werkt alleen met wisselstroom
- 🔌 Hij kan de spanning verhogen of verlagen
- 🏠 Daardoor komt stroom uiteindelijk veilig bruikbaar in huis aan
Het belang van wisselstroom
Deze ontdekking bepaalt nog steeds hoe een transformator werkt. Transformatoren werken namelijk alleen met wisselstroom, en niet met gelijkstroom.
Terwijl gelijkstroom een stabiele stroom is die maar in één richting loopt, verandert wisselstroom voortdurend van richting. Daardoor ontstaat de verandering in magnetische flux die de overdracht van elektrische stroom door de transformator mogelijk maakt, oftewel de inductie van elektriciteit in de secundaire draad.
Zonder die veranderlijkheid van het magnetische veld in de transformator zou er helemaal geen overdracht van elektriciteit kunnen plaatsvinden.
Het belang van elektromagnetisme
Michael Faraday deed deze ontdekking al in de jaren 1830. En hoewel er sindsdien pogingen zijn gedaan om het proces efficiënter te maken, zijn de fundamentele principes van de transformator geen moment veranderd, en dat zullen ze ook nooit.
Daarom laat de transformator zien hoe belangrijk elektromagneten zijn als ontdekking in de geschiedenis van onze wereld. Dus zorg ervoor dat je het leert.
